¿Qué es la termografía?
La termografía es una técnica de medición de temperaturas sin contacto mediante imágenes térmicas, representadas por las variaciones de temperatura en las superficies, donde cada pixel representa una unidad de temperatura, al cual se le asigna un color representativo a su temperatura.
Las imágenes térmicas ó termogramas, son generadas por cámaras termográficas, las cuales capturan la radiación infrarroja que emiten todos los objetos en función de su temperatura.
¿Qué son los sistemas termográficos?
Los sistemas termográficos son una tecnología conformada por cámaras termográficas fijas, protocolos de comunicación, software y un sistema de gestión de datos y energía, que en su conjunto, nos brindan la capacidad de monitorear 24/7 en tiempo real aquellos activos donde cualquier aumento o disminución de la temperatura indique una posibilidad de riesgo o falla, generando alarmas para su inmediata intervención.
Componentes clave de un sistema termográfico:
–Cámara termográfica: dependiendo de su aplicación, en SiViT seleccionamos el mejor modelo de cámara termográfica, desde pequeñas y económicas cámaras para instalación dentro de tableros eléctricos, hasta cámaras de gran alcance para monitoreo térmico de grandes áreas.
–Protocolos de comunicación: nos dan la capacidad de comunicar las imágenes térmicas y/ó sus valores de temperatura a estaciones de monitoreo y/ó a otros equipos industriales como PLCs ó sistemas SCADA para procesos de automatización.
–Software: en SiViT contamos con distintos software para el monitoreo, configuración de alarmas, análisis termográfico y creación de reportes de todas las cámaras que se encuentren instaladas en su red.
-Sistema de Gestión de Datos y Energía: es el componente central de apoyo que garantiza la operación continua y el almacenamiento seguro de la información termográfica. Se encarga de la distribución de la energía a los equipos esenciales y proporciona la conectividad de red necesaria para que las cámaras se comuniquen con el software de análisis. Su función principal es recopilar, grabar y poner a disposición los datos capturados, sirviendo como la infraestructura física y lógica que sostiene el monitoreo y el registro.
¿Dónde puedo instalar cámaras termográficas para mi sistema termográfico?
–Tableros eléctricos en alta tensión: Ya sean tableros de distribución, celdas de media/alta tensión, banco de capacitores, no es posible hacer termografías de la manera clásica debido al riesgo de accidente de explosión por arco eléctrico. Una solución novedosa que proponemos en SiViT es la instalación de cámaras termográficas dentro de los tableros para monitorear la temperatura de los dispositivos eléctricos sin la necesidad de abrir el compartimento.
Recordemos que para que una termografía sea efectiva, debe de realizarse en equipos energizados, ya que si NO lo están, no podremos ver las anomalías térmicas, ya que la electricidad genera el calentamiento.
–Transformadores: garantizar la continuidad operativa de nuestros transformadores críticos es una práctica primordial en el mantenimiento predictivo. Al instalar cámaras termográficas podremos encontrar:
*Conexiones flojas o corroídas: Generan resistencia eléctrica, aumentando la temperatura (hotspots).
*Desequilibrios de carga: Sobrecalientan cables, devanados ó bornes.
*Fallas internas: Cortocircuitos entre espiras o pérdida de aislamiento.
–Subestaciones: para el monitoreo termográfico en subestaciones se requiere de cámaras termográficas de mayores especificaciones técnicas, como alta resolución, alta sensibilidad térmica, la capacidad de moverse en diferentes direcciones (PT) y capacidad de zoom (PTZ) para poder inspeccionar toda la subestación.
–Procesos industriales: muchísimos procesos industriales requieren del monitoreo constante de temperatura, ya sea para calidad del producto o por seguridad del equipo. Instalar cámaras termográficas para monitorear estos procesos, ayudan a los ingenieros a tomar decisiones en base a la condición, garantizando la calidad y seguridad del producto y equipos. Dependiendo del tipo de proceso, podemos suministrar cámaras termográficas para altas temperaturas (hasta 1800°C), alta precisión (investigación), macro lentes para objetos muy pequeños (componentes electrónicos) ó para temperatura ambiente de hasta 200°C.

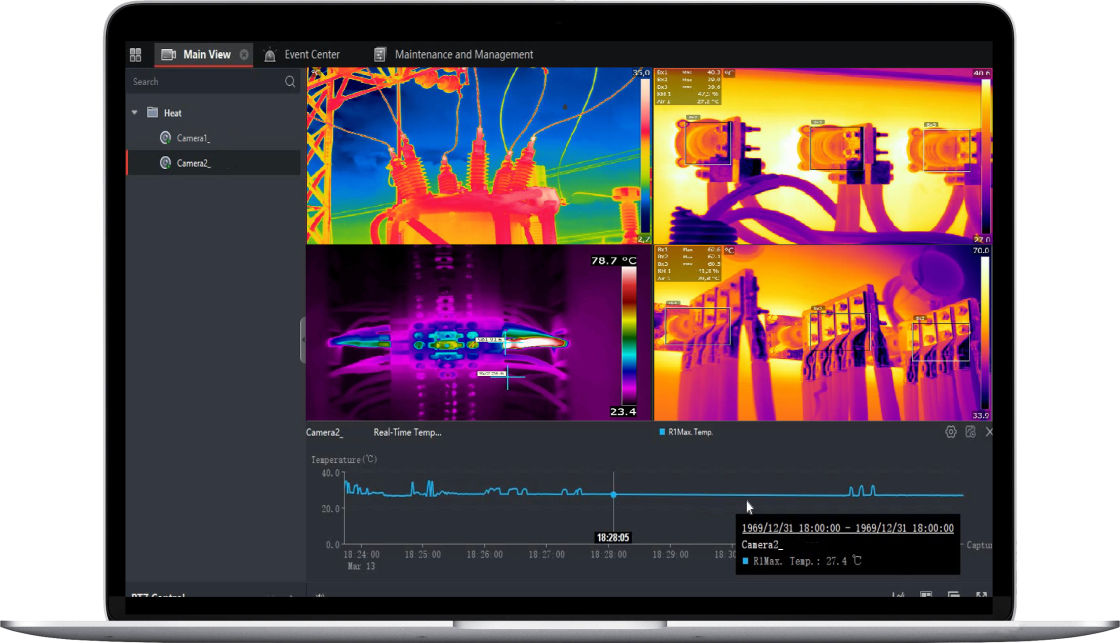

¿Qué puedo hacer con el software?
Dependiendo del uso que el usuario requiera, contamos con distintos software gratuitos y de licencia, algunas de sus bondades generales son:
-Monitoreo de cámaras termográficas
-Configuración de alarmas para anomalías térmicas
-Análisis termográfico en línea
-Grabación de video y captura de imágenes
-Creación de reportes para generar historial
-Generación de perfiles de usuarios para uso del software: ejemplo, un perfil de gerente de mantenimiento podría tener acceso a modificar todas las configuraciones del software; un perfil de invitado podría tener sólo acceso al monitoreo de las cámaras, sin la posibilidad de hacer cambios.
En SiViT le apoyaremos en el desarrollo de su sistema termográfico dependiendo de la aplicación que requiera. Nosotros nos encargamos de realizar los cálculos termográficos necesarios para una correcta selección de modelos de cámaras termográficas y dimensionamiento para una correcta selección de equipos, así como de la configuración de las cámaras termográficas y demás hardware para su correcta conectividad a su red y software de gestión y análisis.
